Pourquoi les batteries lithium-ion dominent aujourd’hui
Des smartphones aux vélos et voitures électriques, en passant par le stockage stationnaire, les accumulateurs li‑ion se sont imposés partout. Leur succès tient à un cocktail d’atouts rarement réunis dans une seule technologie.
- Densité énergétique élevée : typiquement 100 à 265 Wh/kg pour les modèles courants, soit 3 à 5 fois plus que le plomb‑acide. Résultat : appareils plus fins, drones plus endurants, voitures plus autonomes.
- Faible auto‑décharge : environ 2 % par mois à température ambiante, idéal pour les usages intermittents.
- Puissance instantanée : capacité à délivrer des courants importants, utiles pour l’accélération d’un véhicule ou la stabilisation d’un réseau domestique.
- Coût en baisse : le prix moyen des cellules a été divisé par près de 10 en une décennie, grâce à la production de masse et aux progrès industriels.
Au quotidien, cela signifie des appareils compacts, une autonomie correcte et une recharge rapide possible, sous réserve d’une bonne gestion thermique.

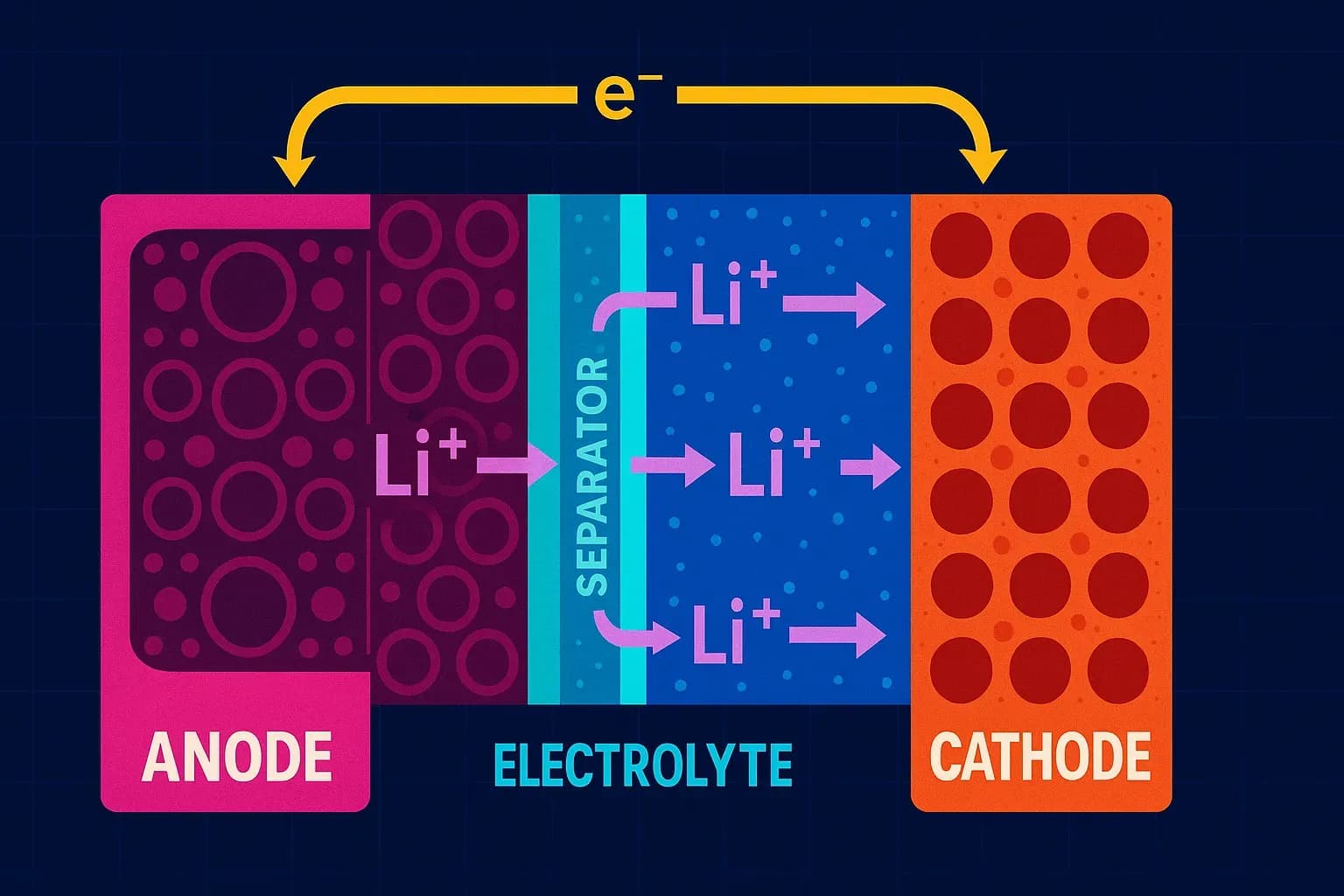

Comment fonctionnent les batteries lithium-ion : anode, cathode, électrolyte
Une batterie li‑ion convertit l’électricité en énergie chimique à la charge, puis l’inverse à la décharge via des réactions réversibles. À l’intérieur : deux électrodes (anode, cathode) séparées par un séparateur imbibé d’un électrolyte au lithium. Retenez que le lithium se déplace d’une électrode à l’autre, tandis que les électrons passent par le circuit pour alimenter votre appareil.
Anode et cathode : fonctionnement et matériaux
- Anode (côté négatif à la décharge) : généralement du graphite. Lors de la charge, des ions Li+ s’insèrent (intercalation) entre les couches de carbone ; à la décharge, ils repartent.
- Cathode (côté positif à la décharge) : oxydes métalliques lithiés. Les grandes familles : LCO (LiCoO2), NMC (nickel‑manganèse‑cobalt), NCA (nickel‑cobalt‑aluminium) et LFP (phosphate de fer‑lithium). Le choix influence la tension, la capacité, la sécurité, le coût et donc l’usage.
- Où vont les ions ? À la charge, les ions Li+ migrent vers l’anode ; à la décharge, ils retournent vers la cathode. Les électrons, eux, circulent dans le circuit externe.
En résumé, l’anode‑cathode fonctionnement repose sur l’intercalation réversible d’ions lithium dans des matériaux solides.
Électrolyte au lithium : rôle et contraintes
L’électrolyte lithium joue l’autoroute pour les Li+ entre anode et cathode. Il est souvent liquide (solvants organiques + sel LiPF6), parfois gélifié (format « polymère »).
Contraintes clés :
- Stabilité dans une fenêtre de tension typique de ~2,5 à 4,2 V par cellule.
- Inflammabilité : d’où l’importance d’additifs et d’une gestion thermique soignée.
- Séparateur : film microporeux laissant passer les ions mais évitant le contact électrique direct entre électrodes. Certains se « ferment » en cas de surchauffe (sécurité passive).
Ions de lithium : explication simple du mouvement
Imaginez une navette : pendant la charge, l’électricité pousse des électrons vers l’anode ; pour garder l’équilibre, les ions Li+ traversent l’électrolyte de la cathode vers l’anode. À la décharge, la navette repart : les ions Li+ retournent vers la cathode, tandis que les électrons quittent l’anode et alimentent votre appareil. Cette danse d’ions de lithium rend le stockage réversible d’énergie possible.
Le cycle de charge-décharge, étape par étape
Le cycle de charge‑décharge alterne deux phases sensibles au courant, à la tension et à la température. Les fabricants optimisent la courbe pour concilier rapidité, sécurité et durée de vie.

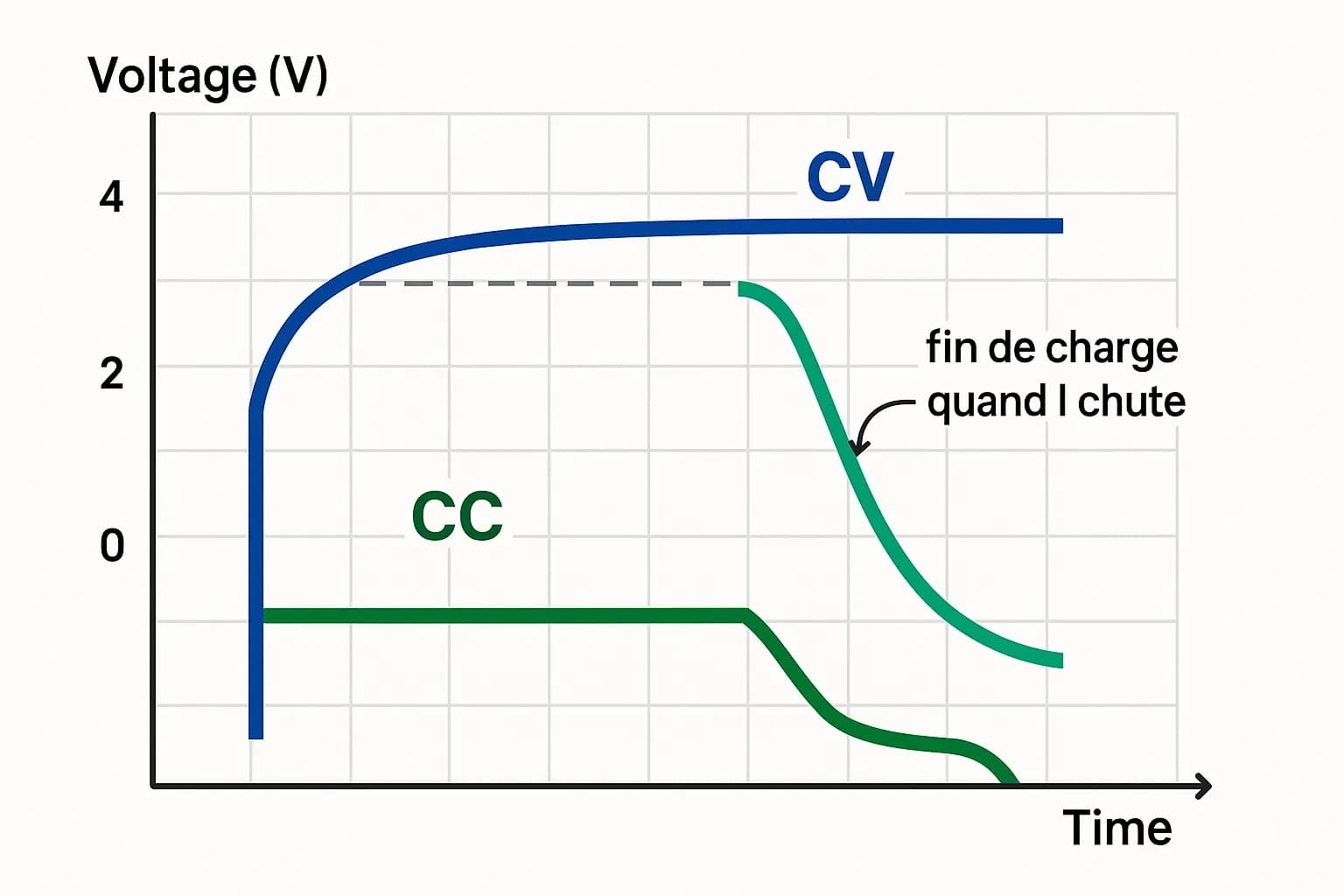

Phase de charge (CC/CV) et équilibrage des cellules
- Courant constant (CC) : on remplit rapidement la batterie en injectant un courant fixe jusqu’à atteindre la tension maximale cible (par exemple 4,2 V/cellule pour NMC/NCA, ~3,6–3,65 V pour LFP).
- Tension constante (CV) : on maintient cette tension ; le courant diminue progressivement. La fin de charge est atteinte quand le courant passe sous un seuil.
- Équilibrage : dans un pack multi‑cellules, l’équilibrage passif (dissipation d’un léger surplus) ou actif (redistribution d’énergie) harmonise les tensions pour préserver sécurité et longévité.
Phase de décharge et livraison de puissance
- La tension décroît (de ~4,2 V vers ~3,0 V pour une cellule NMC/NCA). La résistance interne provoque une chute supplémentaire lors des appels de courant élevés.
- Profondeur de décharge (DoD) : plus vous descendez bas, plus la contrainte est forte. Les BMS évitent la décharge profonde (<~2,5 V/cellule) qui endommage la chimie.
Recharge rapide des smartphones : promesses et limites
La recharge rapide smartphone (USB‑PD, protocoles propriétaires) augmente courant et/ou tension pour gagner du temps.
Points clés :
- Gestion thermique : plus ça va vite, plus ça chauffe ; le téléphone module la puissance pour rester dans la zone sûre.
- Durée de vie : les charges très rapides et proches de la tension maximale accélèrent l’usure (lithium plating, épaississement de la SEI). Les fabricants ajustent chimie et profils de charge pour limiter l’impact, mais le compromis subsiste.
Capacité, tension, densité : comprendre les chiffres
Faites le tri dans les fiches techniques : la capacité ne fait pas tout, l’énergie et la puissance comptent autant. Et toutes les mAh ne se valent pas.
Capacité (mAh) : signification réelle
Les milliampères‑heures indiquent une quantité de charge électrique, mais l’énergie dépend aussi de la tension (Wh = Ah × V).
- Exemple : 5 000 mAh à 3,8 V nominal, c’est environ 5 Ah × 3,8 V = 19 Wh. Si votre appareil consomme 2 W en moyenne, vous attendez ~9,5 h d’autonomie théorique (hors pertes).
- À noter : comparer des mAh n’a de sens que si la tension nominale est proche.
Densité énergétique élevée vs densité de puissance
- Densité énergétique : énergie stockée par kg ou litre (autonomie).
- Densité de puissance : puissance maximale par kg (accélération, pics).
Les chimies haut‑nickel (NMC/NCA) visent l’autonomie ; le LFP sacrifie un peu d’énergie au profit de la sécurité, du coût et de la longévité. Les designers jonglent entre ces paramètres selon l’usage (téléphone, drone, VE, stockage).
Courbe de tension et jauge de batterie
Une jauge à 50 % ne signifie pas toujours 50 % d’énergie restante. La courbe tension‑capacité n’est pas linéaire : certaines chimies (LFP) présentent un long plateau, compliquant l’estimation. Les jauges s’appuient sur des modèles et la mesure de coulombs pour afficher un pourcentage fiable.
Durée de vie d’un accu : combien de cycles de charge ?
Un cycle correspond à 100 % d’énergie transférée (pas forcément d’un seul tenant). On considère la fin de vie quand l’état de santé (SOH) tombe à ~80 % de la capacité d’origine.
- Combien de cycles de charge ? NMC/NCA : souvent 1 000–2 000 cycles avant −20 % de capacité ; LFP : 2 000–5 000 cycles (conditions standard). En pratique, cela représente souvent 8 à 15 ans d’usage.
Dégradation chimique : causes et mécanismes
Principales causes de dégradation chimique :
- SEI (Solid Electrolyte Interphase) : fine couche protectrice sur l’anode ; elle s’épaissit à chaque cycle en consommant du lithium cyclable.
- Lithium plating : dépôts métalliques lors de charges rapides à froid ou à tension très élevée.
- Cathode : oxydation/dissolution, micro‑fissures des particules et élévation de la résistance interne.
- Température et tension élevées : elles accélèrent toutes ces réactions.
Bonnes pratiques pour prolonger la durée de vie
- Plage de charge 20–80 % au quotidien ; charge complète utile avant un long trajet, pas tous les jours.
- Éviter la chaleur : ne laissez pas l’appareil en plein soleil ; lors d’une charge rapide, retirez la coque épaisse.
- Stockage long : autour de 40–60 % de charge, au frais et au sec.
- Paramétrages utiles : limites de charge à 80–90 %, planification de charge, modes « protection batterie » de votre smartphone ou de votre VE.
Sécurité des batteries : prévenir l’emballement thermique
L’emballement thermique désigne une montée en température auto‑entretenue pouvant mener à l’incendie (électrolyte inflammable). Causes typiques : court‑circuit interne, choc, surcharge, surchauffe.
Signes avant-coureurs et bonnes réactions
- Signes : gonflement, odeur inhabituelle, chauffe anormale, coupures répétées du système.
- Réflexes : débranchez, isolez sur surface non combustible, ne percez pas, ne comprimez pas, contactez le SAV/point de collecte. En cas de fumée, évacuez et appelez les secours.

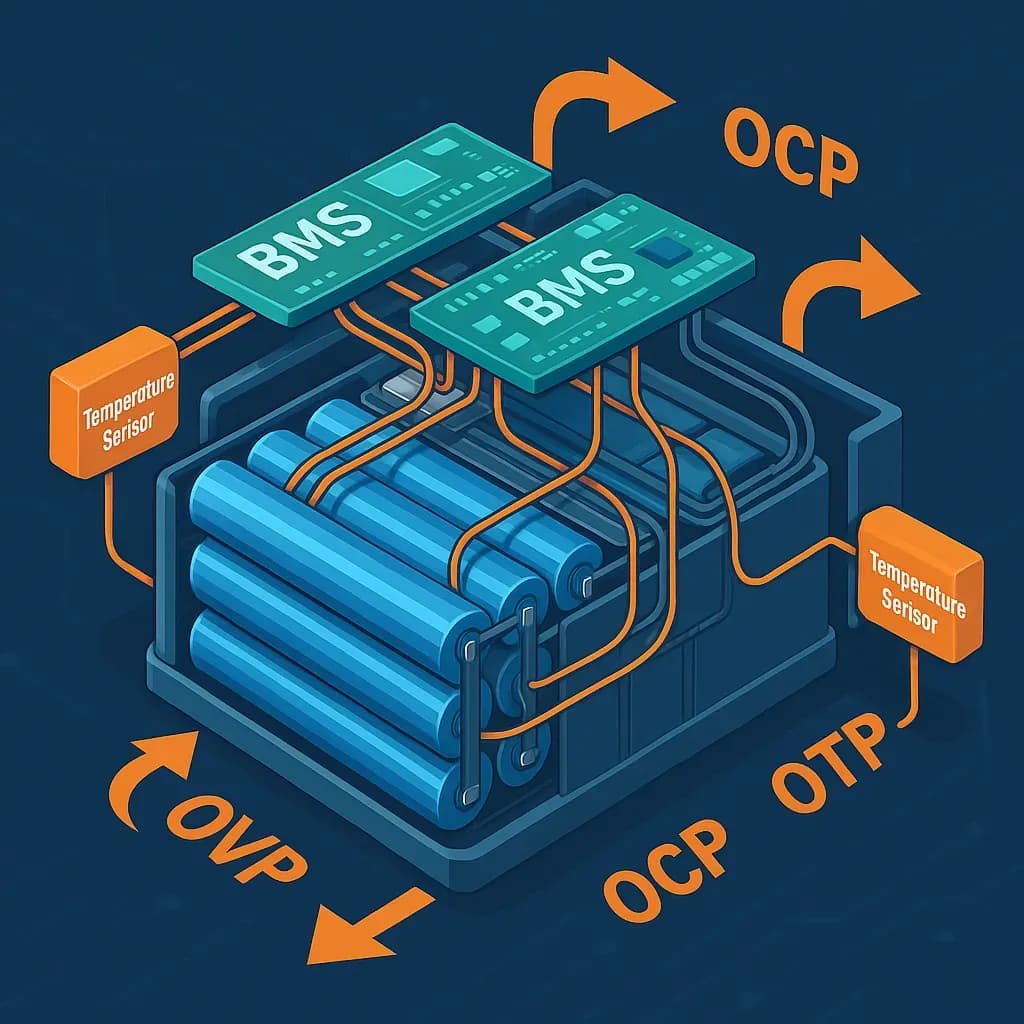

Système BMS : gestion et protections
Le système BMS est le « gardien » de la batterie :
- Surveille tension, courant et température cellule par cellule.
- Protège contre surtension, décharge profonde, surchauffe, court‑circuit.
- Équilibre les cellules et enregistre les événements pour la maintenance.
Sans BMS, un pack multi‑cellules serait dangereux et vieillirait vite.
Chimies et formats : choisir le bon accumulateur li-ion
Sur le principe, comment fonctionne un accu lithium varie peu ; ce sont les matériaux et le format qui changent la donne selon l’usage.
Comparatif des chimies : densité, cycles, sécurité, coût
- NMC/NCA : densité énergétique élevée et bonne puissance ; coût souvent plus élevé. Prisé pour les VE à grande autonomie.
- LFP : densité plus faible (~20–30 % en moins), mais plus de cycles, meilleure stabilité thermique, coût réduit ; très populaire en VE de milieu de gamme et stockage stationnaire.
- LCO : densité correcte mais forte teneur en cobalt et vieillissement plus rapide ; de moins en moins utilisé dans les appareils récents.
Formats 18650, 21700, pouch, prismatique
- Cylindriques (18650, 21700) : robustes, faciles à refroidir, très répandus en VE et outillage.
- Prismatiques : compacts et faciles à intégrer dans des packs plats (informatique, automobile).
- Pouch : légers et adaptables en forme, mais plus sensibles aux contraintes mécaniques ; courants dans les smartphones et ordinateurs.
Recyclage des accumulateurs : filière et bonnes pratiques
Recycler, c’est récupérer lithium, cobalt, nickel, cuivre, réduire l’empreinte environnementale et sécuriser l’approvisionnement. En Europe, la filière est encadrée (responsabilité élargie du producteur, collecte, traçabilité).
Que faire de vos batteries usagées
- Ne jamais jeter à la poubelle : risque d’incendie en centre de tri.
- Déposez en point de collecte (magasins, déchetteries, bacs dédiés).
- Sécurisez le transport : scotchez les bornes, utilisez un sachet individuel.
- Réemploi/reconditionnement : la seconde vie stationnaire est pertinente avant le recyclage final.
Futurs proches : ce qui arrive après le li-ion
- Batteries solides : électrolyte solide (céramique/polymère) pour plus de sécurité et, avec anode lithium‑métal, un gain d’énergie. Les premiers produits visent les petits appareils ; l’automobile suivra quand la production à grande échelle sera stabilisée.
- Sodium‑ion : sodium abondant et moins cher ; densité encore inférieure aux meilleures li‑ion mais prometteuse pour le stationnaire et des véhicules urbains d’entrée de gamme. Des cellules autour de 160 Wh/kg sont annoncées, avec des générations >200 Wh/kg en vue.
- Anodes silicium : ajout de silicium dans l’anode graphite pour accroître la capacité et accélérer la charge. Les défis mécaniques (dilatation) progressent rapidement.
Pour aller plus loin
Pour approfondir, vous pouvez consulter les ressources pédagogiques de Planète Énergies et d’IFP Énergies nouvelles sur le fonctionnement des accumulateurs li‑ion, les synthèses du Clean Energy Institute (Université de Washington) et de l’Agence internationale de l’énergie sur les marchés et la sécurité d’approvisionnement, ainsi que des analyses sectorielles (S&P Global, PV Magazine) sur les tendances sodium‑ion et les avancées en batteries solides. Des retours d’expérience côté véhicules électriques (InsideEVs, Electrek) éclairent la durée de vie d’un accu en conditions réelles.
En bref : les batteries lithium‑ion combinent densité énergétique élevée, puissance et coûts en baisse. En comprenant l’anode‑cathode fonctionnement, l’électrolyte lithium et le cycle de charge‑décharge, puis en appliquant les bonnes pratiques, vous maximisez performance, sécurité et longévité — tout en préparant la transition vers les technologies de demain.
